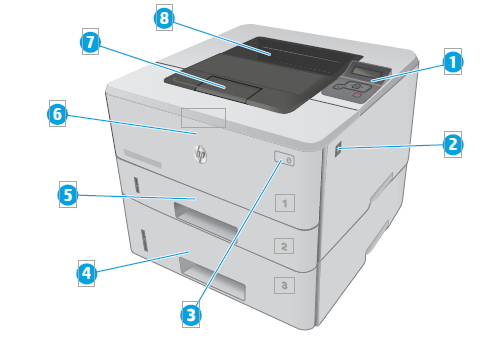

● 印表機前視圖

● 印表機后視圖

自助復印機內部打印設備的外觀視圖、打印機前視圖、后視圖、詳細部件功能介紹

控制面板視圖

1、雙行背光控制面阿板

2、前側擋門釋放鈕（存取碳粉匣）

3、電源開啟/關閉按鈕

4、3 號紙匣（選購）

5、2 號紙匣

6、1 號紙匣

7、出紙槽延伸板

8、出紙槽

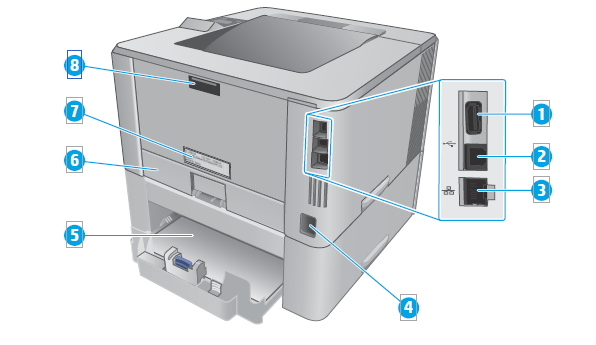

印表機后視圖

1、USB 連接埠（用於工作儲存和保密列印）附註：連接埠可能有護蓋。

2、USB 介面連接埠

3、乙太網路連接埠（僅限網路機型）

4、電源插座

5、3 號紙匣（選購）附註：裝入 Legal 尺寸或 A4 尺寸的紙張時，3 號紙匣會突出

6、2 號紙匣的防塵蓋 附註：裝入 Legal 尺寸或 A4 尺寸的紙張時，防塵蓋會翻開

7、序號與印表機編號標簽

8、后側擋門（可存取以清除卡紙）
